低压计量电流互感器
产品结构新颖。本实用新型外形美观，安装方便，体积小，重量轻，精度高，容量大。
产品符合国家标准GB1208-2006
测量CT初级电流5-2000A，二次电流5A，1A额定工作电压AC0.66kV（相当于AC0.69kV，GB / T156- 2007）额定频率50-60Hz环境温度-30°C~70°C，最高温度电阻120°C海拔高度≤3000m工频耐受电压3000V / 1min 50Hz对于没有雨雪直接影响的地方，没有严重污染和剧烈振动
根据初级电流和母线选择相应的规格产品参数如章节。电线穿过变压器窗口。
打开翻盖，通过压接片进行二次接线，并在取出二次接线后返回翻盖。计量电能可以直接用翻盖上的小孔密封，以防止电力被盗。
工作电流长时间不超过额定值的1.1倍，允许在额定值的1.2倍的短时间内使用。时间不到1小时。
根据要测量的电流，选择额定电流比。通常，它比测量的电流大约2/3。
额定电流;产品极性表示为：主要接线标记P1，P2，相应的次要接线标志S1，S2; S1表示P1的同名结尾，S2表示P2的同名结尾;测量仪表连接到S1，S2端，这当连接电路的总负载不应超过变压器的额定负载时，当安装的仪表的位置远离电流互感器或电路负载较大时，二次电流应优于1A的规格;规格和根数，使用与窗口大小相匹配的变压器。
您可能还喜欢这些产品

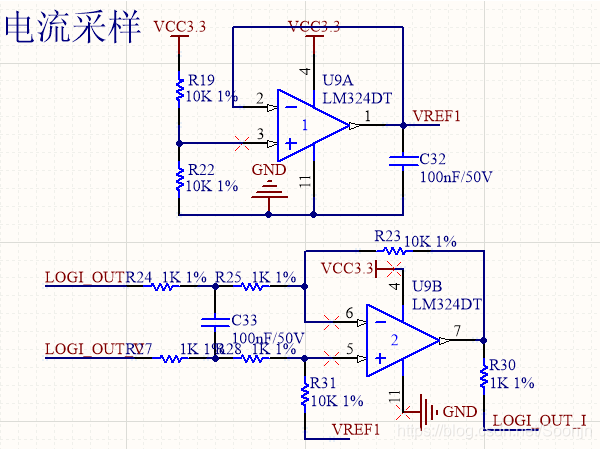

电流检测电阻两端电压计算 采样电阻转化电流为电压 高低端采样的问题为了在电源回路中，低成本的方案，尽可能准确的采集到回路电流，最常用的办法就是采样电阻。一般选用精密电阻串到电流回路中，计算好电流与
SGM2051超高PSRR、快速瞬态响应、低压降线性稳压器SGM2051采用CMOS技术设计的超高PSRR、快速瞬态响应、低压线稳压器提供1.2A的输出电流能力工作输入电压范围为0.5V至5.5V偏置电源电压范围为2.5V至5.5V可调输
- 低噪声激光电流驱动器
Vishay Foil Resistors (VFR) 的Bulk Metal ®箔电阻器用于构建低成本、低噪声的电流源，用于二极管激光器。VHP 功率电阻器具有 0.01% 的容差和 10 W 的额定功率
高稳定性、低噪声电流驱动器VPG Foil Resistors 的定制 Z201 系列 Bulk Metal ®箔电阻器用于满足精密 16 A 电流驱动器（驱动电流通过磁线圈所需）的苛刻目标规格，以生产和研究玻色爱
- 低成本高精密电流感应贴片电阻CSN
在电子设计和制造过程中，选择合适的电流感应电阻对于确保电路的稳定性和精确性至关重要。低成本高精密电流感应贴片电阻CSN因其卓越的性能和经济
SGM2260低电压低导通电阻模拟开关SGM2260是一种双SPDT（单刀双掷）、TTL/CMOS兼容模拟开关工作电压为1.8V至4.3V，可通过USB低速和全速信号具有低导通电阻、低电压和快速切换时间的特点。高

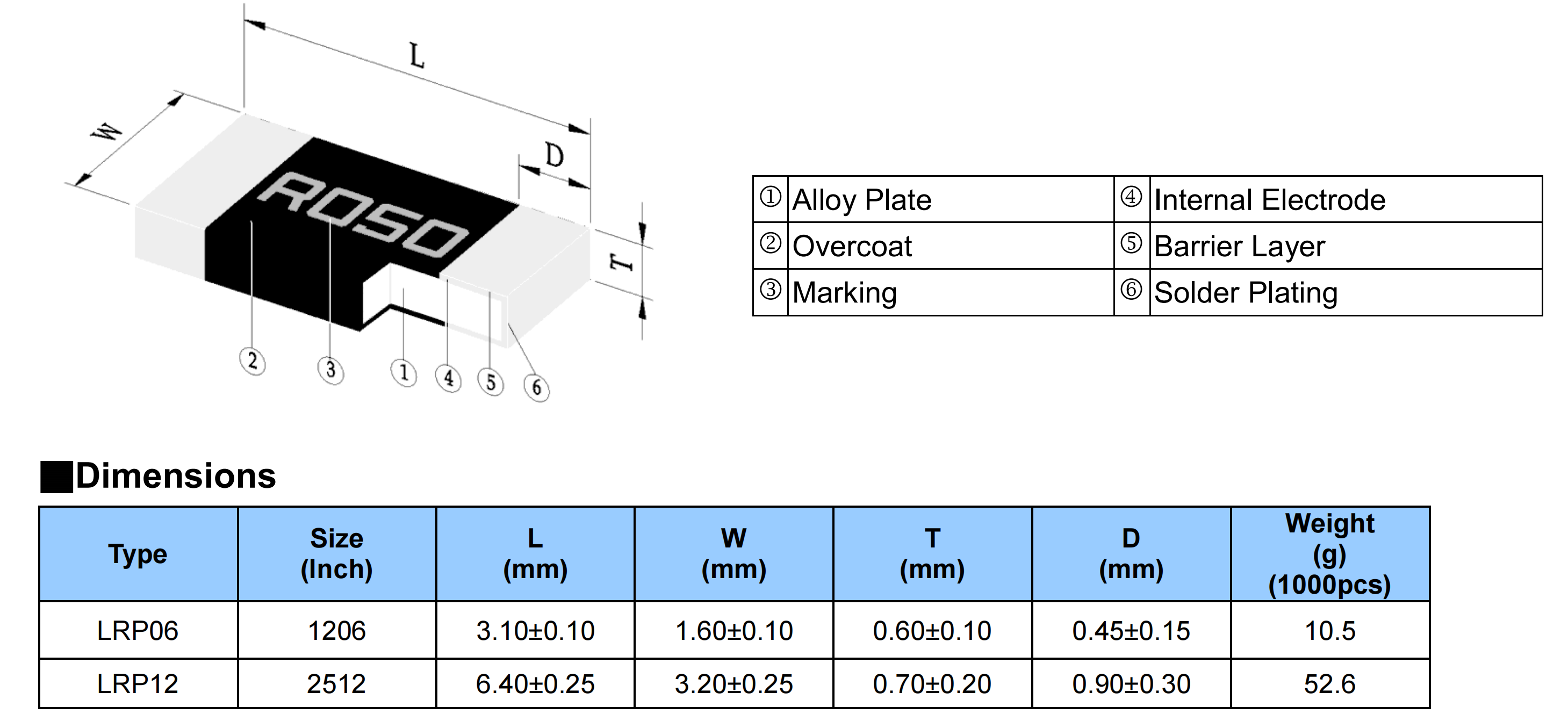

viking/光颉 低感值低温票合金电阻LRP系列产品特性viking/光颉 低阻低感合金贴片电阻器-LRP系列：LRP系列产品优势：温漂低至±25 PPM/°C可定制电阻低电感＜5nH符合AEC-Q200车规标准抗硫性不受硫环境影响无铅

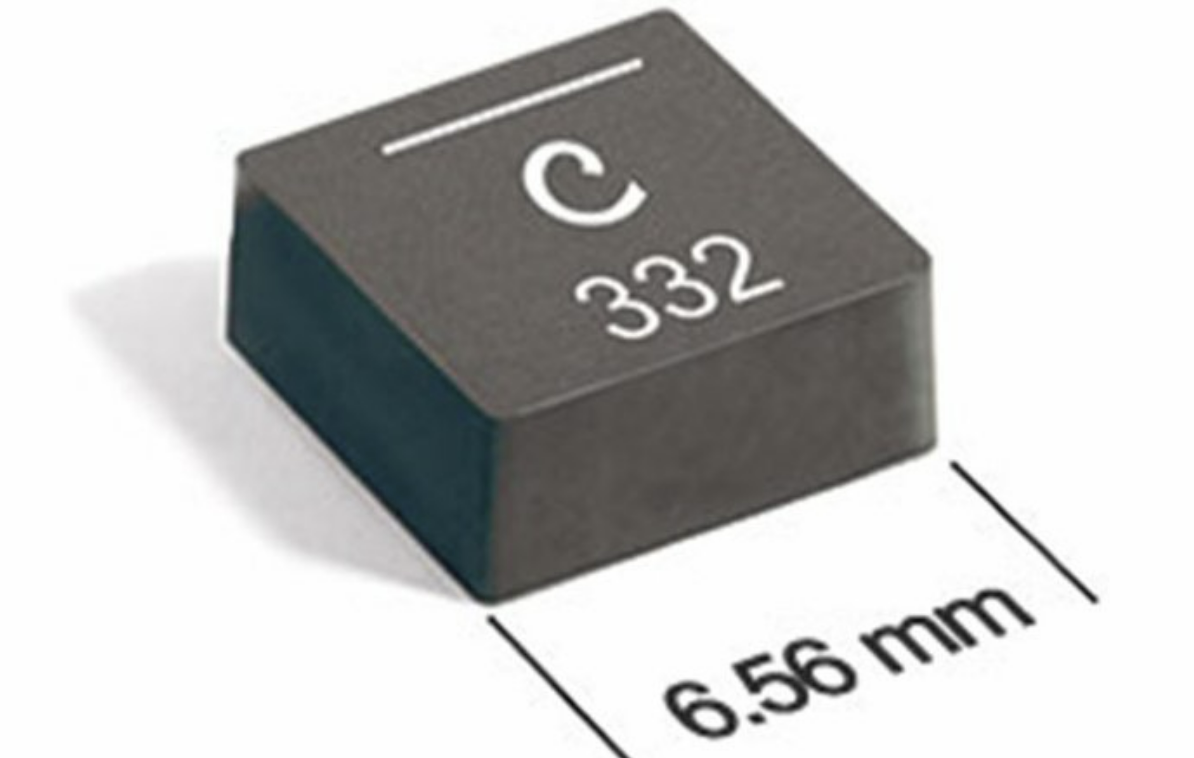

电感纹波电流过高或过低会怎么样开关稳压器将输入电压转换为更高或更低的输出电压，需要使用电感器来临时存储电能。电感的大小取决于开关调节器的开关频率和流过电路的预期电流
- 厚膜低阻晶片电流感应电阻的应用与优势
在电子设备和电路设计中，电流感应电阻扮演着至关重要的角色，特别是在需要精确测量和控制电流的情况下。厚膜低阻晶片电流感应电阻凭借其独特的
- RL厚膜低阻值贴片电流感应电阻的应用与优势
在现代电子设备中，RL厚膜低阻值贴片电流感应电阻因其卓越的性能和广泛的应用而备受关注。这类电阻器主要用于需要精确测量电流的应用场景，如电
电容器是通低频电流还是通高频电流对于小电容，高频电阻和低频电容的电容电抗公式为Xc=1/（2πfC）。显然，频率越高，电容电抗越小。电容器存在充电和放电时间问题。在交流电的前半个
电感温升电流计算公式电感作为一种常见的储能元件，应用十分广泛，例如LC滤波电路、DC-DC能量转换、LC震荡电路等，电感的数据手册中一般都会提及以下参数：
- RLH低阻高功率贴片电流感应电阻技术参数及应用领域
在现代电子设备中，RLH低阻高功率贴片电流感应电阻因其卓越的性能和广泛的应用而受到工程师们的青睐。这种电阻器设计用于需要精确测量电流的场合
- RLT车规厚膜低阻值贴片电流感应电阻技术参数及应用领域
RLT车规厚膜低阻值贴片电流感应电阻是专为汽车电子设计的高性能元件，它在保证高精度和稳定性的同时，还具有出色的温度稳定性和可靠性。这种电阻
直流电流扩大量程采用并联分流电阻的方法直流电流表扩大量程： 扩大电流表量程的目的是用小量程电流表测量较大电流,而通过电流表表头的电流仍然不能越过原来量程,因此必须能表头
- 薄膜电流感应芯片电阻测量方法
薄膜电流感应芯片在现代电子设备中扮演着重要角色，尤其是在需要高精度、高稳定性的电流测量场合。这些芯片通常包含精密的电阻元件，用于将电流
高精密低电阻测量仪显示Display荧屏尺寸98mm*58mm, 四色高清VFD彩屏98mm*58mm, 4-color VFDTFT4.3寸真彩液晶显示4.3 inch TFT LCD测试参数Parameters直流电阻、温度DC resistance, temperature直流电
电感器和变压器的区别1.原理不同：电感是一组同轴匝，用漆包线、绕线或塑料皮线串联在绝缘骨架、磁芯和铁芯上，变压器通过利用一次（一次）绕组和二次（二次）绕组之

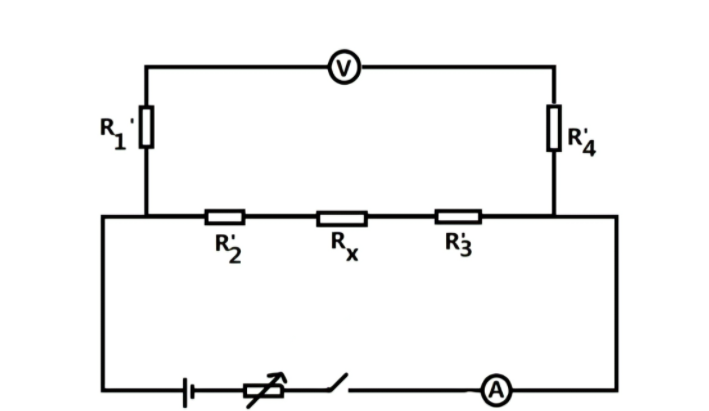

测量低值电阻的常用方法（1） 伏安法、双桥法和双“单桥”法可用于测量低电阻，这些方法的测量结果相当一致。（2） 当通过伏安法测量低电阻时，为了在待测电阻上获得较大

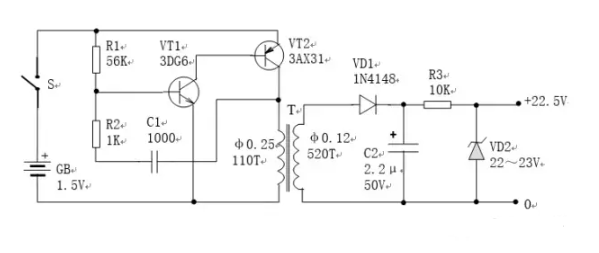

电感直流升压电路工程师必备：六种常见的DC-DC升压电路万用表是从事电工、电子技术工作者的必备工具，它的高阻挡通常使用一块9V、15A或22.5V的叠层电池。这种电池不但
